活性炭除去氯化苯酚，在這項研究中，活性炭通過兩個階段的活化從一種植物種子中制備。將干燥的植物種子在300℃下半碳化1小時，然后用氯化鋅(ZnCl 2)浸漬碳化的樣品。ZnCl 2：樣品浸漬比率(w/w)從1：1變?yōu)?：1。通過產(chǎn)率，灰分，含水量，pH值，2,4-二氯酚和表面官能團的吸附質(zhì)量來表征活性炭。

　　氯酚的廣泛使用給人類帶來了許多負(fù)面影響。例如，五氯苯酚是人體血液，血漿和魚類中最常見的酚類化合物之一。目前，水溶液中活性炭對氯酚化合物的吸附已被報道為水處理的有效方法。當(dāng)碳粒子以準(zhǔn)石墨方式排列時形成活性炭。它是一種無定形碳，由高度的孔隙度和良好的吸收性組成。我們發(fā)現(xiàn)了一種植物種子，這類種子占新鮮水果重量的5%左右。種子中含有大量的木質(zhì)纖維素物質(zhì)，因此適合用于合成活性炭。這類種子被認(rèn)為是低成本的農(nóng)業(yè)廢棄物，并在水果加工廠中可用度高。種子的主要成分是適合制備活性炭的球蛋白，纖維素，半纖維素和木質(zhì)素。

　　因此，在這項研究中，這種植物種子被用作替代吸附劑的前體，以確定其對去除2,4-二氯酚水溶液的影響，取代工業(yè)中的商業(yè)活性炭領(lǐng)域。活性炭使用兩種不同的方法生產(chǎn)。其中一種方法是兩階段化學(xué)活化。使用氯化鋅(ZnCl 2)作為化學(xué)活化的活化劑，固定比例的活化劑與所用前體的比例。使用灰分，水分含量，pH值，產(chǎn)物收率和2,4-二氯苯酚吸附容量來表征所制備的活性炭。

　　活性炭制作過程占時不介紹，成品活性炭吸附能力測試，0.1克5個活性炭樣品用不同的浸漬比放入5個含有600mL 20 mg L−1 2,4-二氯苯酚溶液的錐型燒瓶中。將該溶液攪拌1小時。然后，從溶液中過濾出活性炭，并用紫外可見分光光度計分析濾液。以2,4-二氯苯酚溶液的pH值，初始濃度和活性炭吸附劑用量為參數(shù)，研究了樣品吸附動力學(xué)和吸附等溫線的吸附等溫線。

　　物理特性：產(chǎn)量，水分和灰分含量百分比以及活性炭1-活性炭5的pH如表1示。

　　從表1以看出，活性炭可用通過提高ZnCl 2浸漬比例可以降低樣品的含水量，這是因為ZnCl 2具有優(yōu)異的脫水特性，并且部分ZnCl 2不會從樣品中洗出。雖然ZnCl 2在交流制備中是一種優(yōu)異的活化劑，但是由于污染問題，現(xiàn)在基本不怎么用了。

　　活性炭水分含量高可以減少2,4-DCP的吸附，所以樣品必須在110°C的烘箱中干燥24小時。此外，在運行吸附實驗之前預(yù)先干燥樣品可以避免高含水量，稀釋活性炭，并且在實驗期間需要使用額外的重量碳�；钚蕴�4和活性炭5含水量的差異不明顯，因為進一步增加ZnCl 2的浸漬比例對活性炭含水量影響很小或沒有影響。

　　灰分含量是不與碳表面化學(xué)鍵合的非碳或礦物雜質(zhì)�；曳钟刹煌�的不需要的礦物質(zhì)組成，它在熱解之后變得更加集中。通常，原料的類型對活性炭的灰分含量有重要影響。交流高灰分并不理想，因為它降低了吸附能力和機械強度。

　　使用SEM研究制備的活性炭的形態(tài)結(jié)構(gòu)(圖1)。

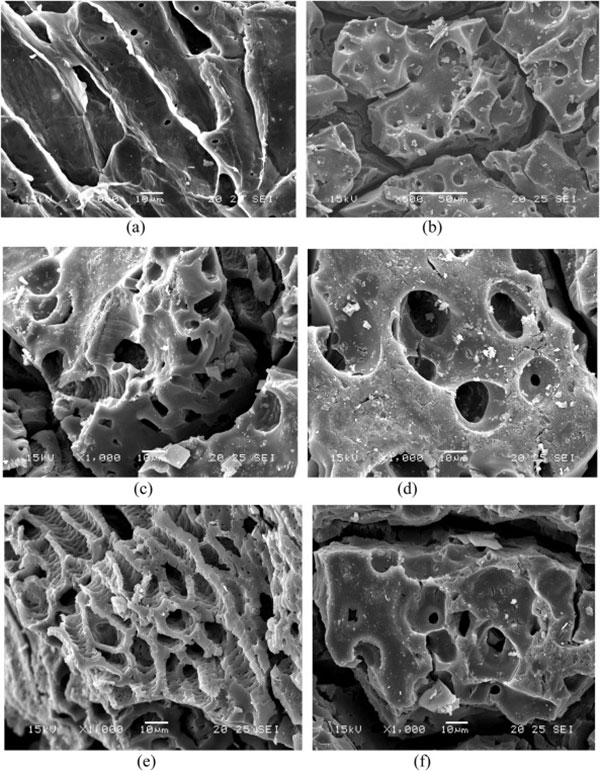

　　圖1。SEM顯微照片(×1000放大倍數(shù))(a)植物種子(b)活性炭1(c)活性炭2(d)活性炭3(e)活性炭4(f)活性炭5。

　　活性炭用量對2,4-二氯苯酚吸附的影響

　　吸附劑量是用于確定吸附劑對于給定的2,4-二氯苯酚初始濃度的容量和去除效率的參數(shù)。活性炭劑量對2,4-二氯苯酚吸附的影響。隨著活性炭用量的增加，2,4-二氯苯酚去除效率的趨勢增加。隨著活性炭劑量從0.1g增加到0.5g，2,4-二氯苯酚的去除百分比從34.50-87%增加。當(dāng)活性炭的劑量增加時，自由表面積和吸附位點也增加。因此，更多的2,4-二氯苯酚分子可以被吸附在活性炭表面上。

　　制備活性炭的主要官能團包括胺，羰基，對稱和不對稱烷基和氯化物基團。發(fā)現(xiàn)浸漬比例為1：3的活性炭由在所制備的活性炭的表面上廣泛分布的微孔和中孔組成，通過從所有樣品拍攝的SEM圖像觀察。從活性炭批次吸附2,4-二氯苯酚的結(jié)果來看，0.5克活性炭提供了更好的去除效率ppm的2,4-二氯苯酚溶液在pH 3下進行。從番石榴種子制備的活性炭被發(fā)現(xiàn)是用于從含水介質(zhì)中除去2,4-二氯苯酚的有效吸附劑。

本文鏈接：http://www.fygj698.cn/hangye/hy610.html

查看更多分類請點擊：公司資訊    行業(yè)新聞    媒體報導(dǎo)    百科知識
